漏電開關,又稱漏電保護器或漏電斷路器,是一種用于防止電氣設備發生漏電和人體觸電的安全裝置。它可以在檢測到漏電電流達到一定值時,自動切斷電源,從而保護電氣設備和人身安全。那么,漏電開關是如何工作的呢?本文將從漏電開關的結構、工作原理和應用三個方面進行介紹。
漏電開關的結構
漏電開關的主要結構由以下幾個部分組成:
主電路和斷路器:主電路是連接電源和負載的電路,斷路器是用于控制主電路的開關,通常有兩個,分別控制火線和零線。
剩余電流傳感器:剩余電流傳感器是用于檢測漏電電流的元件,通常是一個零序互感器,即一個鐵芯上繞有三個線圈,分別是一次線圈、二次線圈和檢測線圈。一次線圈與主電路相連,二次線圈與控制電路相連,檢測線圈與脫扣裝置相連。
控制電路:控制電路是用于放大和處理檢測線圈的信號,并驅動脫扣裝置的電路,通常是一個電子電路,可以設置不同的漏電動作電流和動作時間。
脫扣裝置:脫扣裝置是用于接收控制電路的信號,并使斷路器跳閘的裝置,通常是一個電磁鐵或電磁繼電器,可以實現快速和可靠的斷電。
漏電開關的工作原理
漏電開關的工作原理是基于漏電電流的檢測和切斷。當電氣設備正常工作時,主電路中的電流是平衡的,即火線和零線的電流大小和方向相等,相互抵消。此時,一次線圈中沒有剩余電流,也就不會在檢測線圈中感應出電壓,控制電路和脫扣裝置不工作,斷路器保持閉合狀態,電源正常供電。
當電氣設備發生漏電時,主電路中的電流就會失去平衡,即火線和零線的電流大小和方向不相等,有一個剩余電流。這個剩余電流就是漏電電流,它會通過漏電點、人體、地線等途徑返回電源。此時,一次線圈中就會有剩余電流,也就會在檢測線圈中感應出電壓,控制電路和脫扣裝置就會工作,斷路器就會跳閘,電源就會切斷。
漏電開關的應用
漏電開關的應用非常廣泛,幾乎所有的電氣設備都需要安裝漏電開關,以保證安全和可靠的運行。漏電開關的應用領域包括:
家庭用電:家庭用電設備如電視、冰箱、洗衣機、空調等,都需要安裝漏電開關,以防止設備漏電和人體觸電。一般家庭用電采用單相供電,所以使用單相雙線漏電開關,即只控制火線和零線的開關。
工業用電:工業用電設備如電動機、變壓器、電焊機等,都需要安裝漏電開關,以防止設備漏電和人體觸電。一般工業用電采用三相供電,所以使用三相四線漏電開關,即控制三相線和零線的開關。
公共場所用電:公共場所如學校、醫院、商場、酒店等,都需要安裝漏電開關,以防止設備漏電和人體觸電。公共場所用電通常采用集中式供電,即在配電箱中安裝漏電開關,對整個區域的用電進行保護。
漏電開關是一種非常重要的電氣安全裝置,它可以有效地防止電氣設備發生漏電和人體觸電,保護電氣設備和人身安全。漏電開關的原理是基于漏電電流的檢測和切斷,它的結構由主電路和斷路器、剩余電流傳感器、控制電路、脫扣裝置等幾個部分組成。漏電開關的應用非常廣泛,幾乎所有的電氣設備都需要安裝漏電開關,以保證安全和可靠的運行。漏電開關的選用和安裝應根據不同的用電場合和用電設備進行,以達到最佳的保護效果。

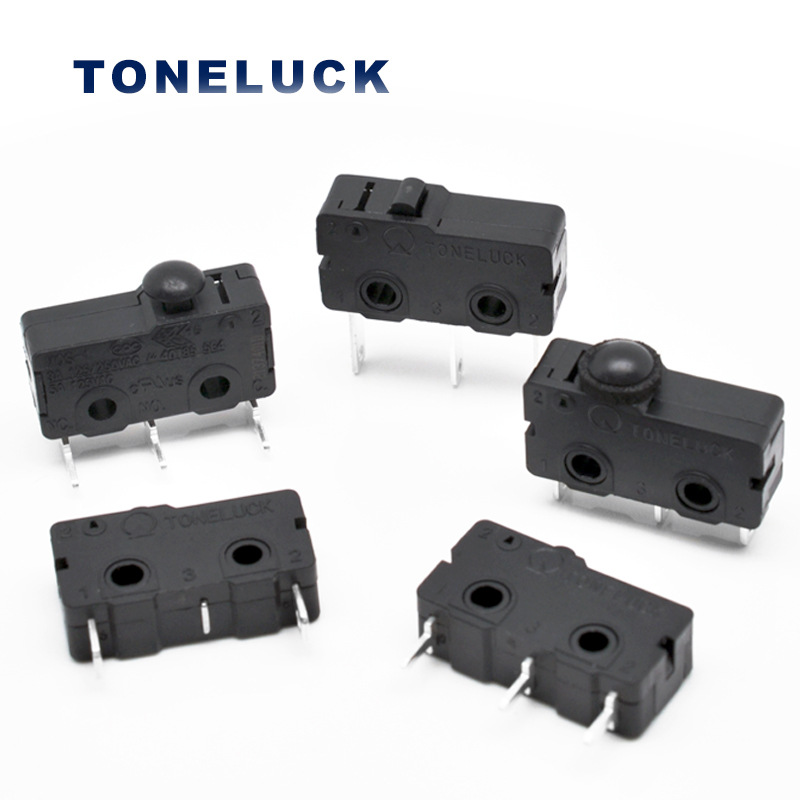

需要找防水小型、高壽命、高品質的微動開關產品,歡迎您找到我們,更多TONELUCK仝達微動開關圖片及型號,可在toneluck微動開關官網中咨詢我們。同時也歡迎您拿樣品測試以及來電咨詢13510098397(微信同號)
